Come inserisco le fondazioni?

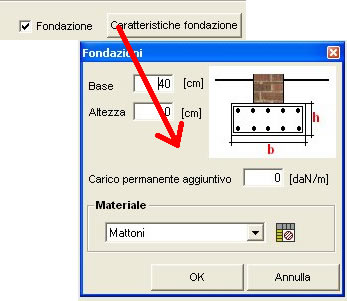

Nella finestra di definizione delle caratteristiche, alcune tipologie di elementi strutturali(quelli di superficie) possono ospitare nella parte inferiore le travi di fondazioni.
Nella parte bassa delle corrispondenti schermate, si trova uno spazio che permette di gestire le fondazioni.
Inserire le fondazioni è fondamentale?
No, si può evitare di inserire la fondazione; l'inserimento delle fondazioni non ha utilità nel calcolo pushover.
La fondazione serve solamente per individuare una superficie di contatto e procedere con il calcolo delle tensioni a contatto con il terreno. Non viene considerato il suo contributo in termini di rigidezza poiché legato a nodi direttamente vincolati.
Posso inserire un plinto?
No, per ciascun pilastro il programma fornisce direttamente le reazioni vincolari. Il calcolo delle tensioni è immediato conoscendo le dimensioni del plinto.
Se creo un primo livello alto quanto il solaio, posso inserire il solaio in modo da definire le fondazioni a platea?
No, il concetto di solaio deve servire solo come strumento per definire gli impalcati e non per le platee di fondazione.

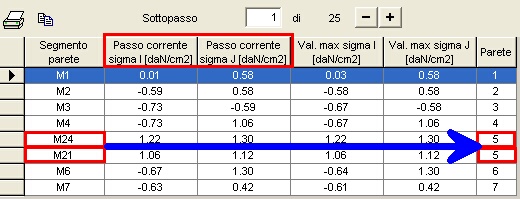

Cosa significano "sigma I" e "sigma J" nella tabella del calcolo delle tensioni in fondazione nel calcolo pushover?
|

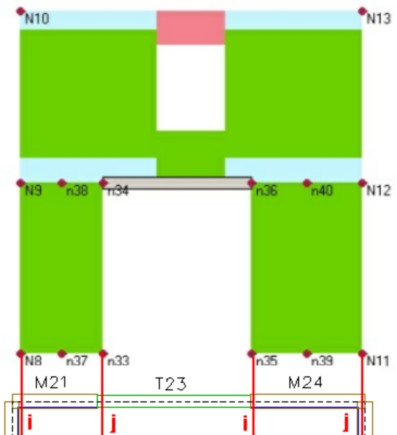

I e J indicano rispettivamente il primo ed il secondo estremo del segmento di parete. In base a questa convenzione "sigma I" rappresenta la tensione a contatto col terreno del primo estremo del segmento di parete indicato, "sigma J" rappresenta la tensione del secondo estremo del segmento di parete (vedere figura qui a lato).
|

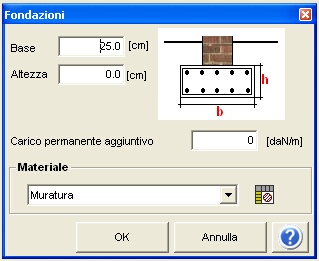

Su quali parametri influisce l'inserimento delle dimensioni e del carico permanente aggiuntivo nelle caratteristiche delle fondazioni?
|
La dimensione della fondazione non genera alcuna variazione nei risultati del calcolo pushover poichè in corrispondenza di nodi direttamente vincolati. Tali parametri servono solamente a incrementare il valore della reazione vincolare nel nodo per effetto del peso proprio della trave. "Carico permanente aggiuntivo" permette di introdurre carichi aggiuntivi che agiscono direttamente sulla fondazione. |
