Sui blocchi cinematici, sono già presenti i carichi dei solai assegnati in fase di input nell'ambiente Struttura?
Tiene in conto direttamente di tutti i carichi verticali concentrati, lineari o distribuiti sui solai che interessano ciascun singolo blocco o la sua quota superiore.

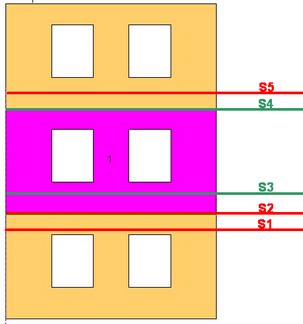

Solaio |
Carico Considerato? |
Note |
|
|
S1
S2
S3
S4
S5 |
NO
NO
SI
SI
NO |
Non interessa il blocco cinematico in oggetto
Bordo inferiore del blocco, non carica direttamente il blocco
Interseca direttamente il blocco
Bordo superiore del blocco, carica direttamente il blocco
Non interessa il blocco cinematico in oggetto |
Sui blocchi cinematici, sono già presenti i carichi delle porzioni in muratura a quote superiori, assegnati in fase di input nell'ambiente Struttura?
Il carico verticale trasmesso dalle murature a quota superiore al blocco in esame non viene computato in modo automatico e deve essere inserito mediante il comando carico direttamente nell'ambiente ML. Nel caso della figura precedente, il muro sopra la sezione S4 non trasmette automaticamente il suo carico al meccanismo.
Viene considerata automaticamente la spinta delle volte ricavandola dall'ambiente struttura?
No, in struttura devono essere inseriti solamente i carichi che interessano il comportamento globale.
Le spinte delle volte o dei tetti costituiscono un effetto locale che non deve interagire con il comportamento globale, per questo devono essere verificate direttamente com 3Muri ML andando a inserire il carico da spinta.

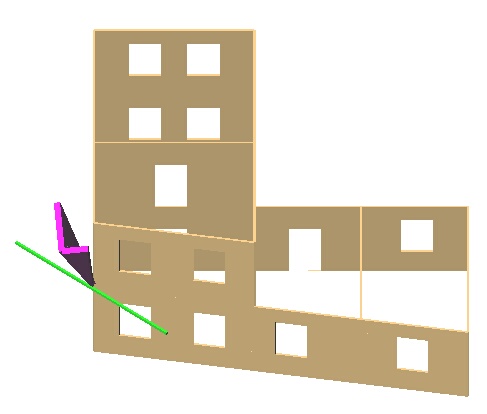

Come si analizza il ribaltamento del cantonale?

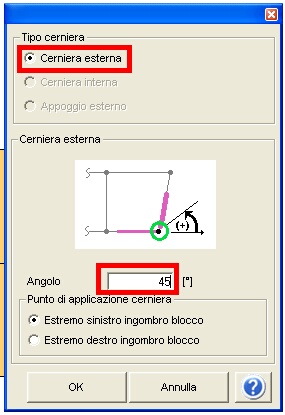

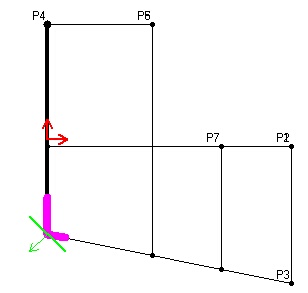

Per modellare un cantonale è sufficiente inserire un blocco cinematico in ciascuna parete che converge nel vertice interessato e inserire come vincolo una cerniera inclinata dell'angolo attorno al quale si desidera verificare il ribaltamento.
|
|
