Cosa rappresentano le caratteristiche richieste nella finestra di input dei rinforzi?

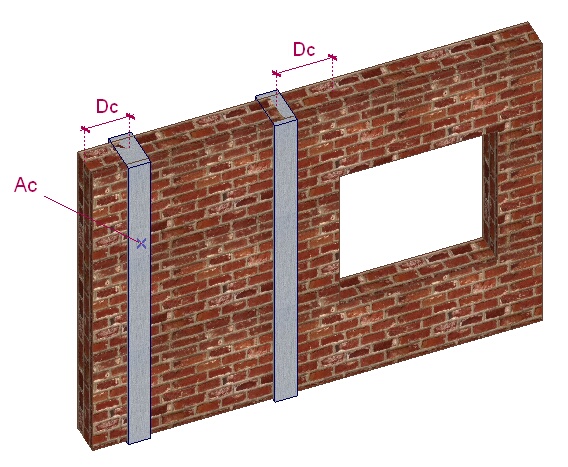

Il rinforzo concentrato è solamente di tipo verticale ed è rappresentato da una barra, piatto metallico o striscia FRP il cui baricentro è localizzato a distanza Dc dal bordo del pannello o dal bordo dell'apertura.
Con Ac viene indicata l'area della sezione del rinforzo.
L'inserimento di un rinforzo concentrato su un segmento di parete implica che vengano inseriti automaticamente due rinforzi per ciascun maschio esattamente come indicato nella figura seguente.

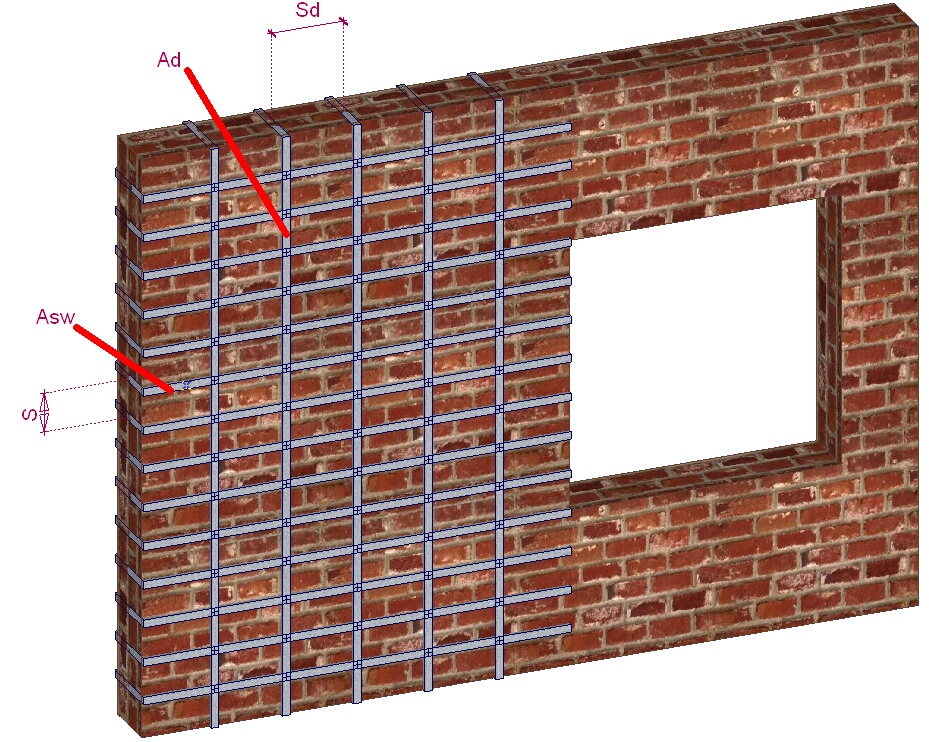

Nel caso di rinforzo diffuso le grandezze richieste sono le seguenti, l'immagine seguente mostra cosa rappresentano le singole grandezze.
Le aree di rinforzo da inserire sono riferite a una faccia singola o a entrambe le facce?
Per rispondere in modo completo facciamo un esempio:
Se ho un rinforzo di muratura realizzato con intonaco armato, su entrambe le facce del muro, costituito ad esempio da rete Ø8/20x20 (1 rete su entrambe le facce del muro), nella finestre “proprietà rinforzi” - inserisco:
Ad=(0.5cm2) x 2 = 1cm2 (con 0.5cm2=area di un singolo Ø8)
Asw=(0.5cm2) x 2 = 1cm2
Che cosa serve l'opzione "Fascia: Armature per resistenza a pressoflessione"?
Permette di considerare le armature orizzontali estese nella porzione rappresentate dalla fascia.
Quali parametri di area e passo devo mettere della definizione di un FRP?
I parametri da inserire si possono ricavare dalle schede tecniche del produttore, riportiamo qui di seguito un esempio.
Stralcio scheda tecnica:
Tensione caratteristica di rottura a trazione ffk=2000 MPa Modulo elastico a trazione , Ef=68 Gpa Allungamento a rottura, ef=2,76 % Larghezza standard del rinforzo in FRP, bf =100mm Spessore di calcolo del rinforzo in FRP, tf=0,0040 mm Area di una singola maglia, Af=0,04 mm2 Passo delle maglie, 14 mm |
|
