Eseguendo il calcolo il solutore da problemi di convergenza, dove è l'errore?

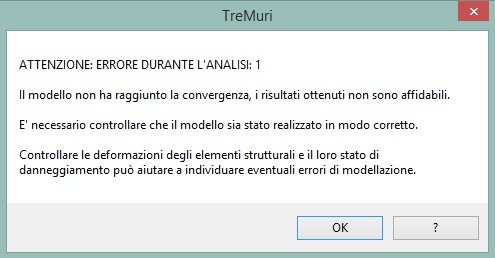

In alcuni casi può verificarsi che il programma segnali una mancata convergenza.
Spesso, questo avviso si presenta in corrispondenza di un errore di modellazione o di un sottodimensionamento di alcuni elementi strutturali (es..poca armatura nelle travi).
Il sottodimensionamento causa l’impossibilità dell’elemento in questione di resistere in campo statico, in tal caso si genera una mancata convergenza dell’analisi non lineare.
Quali sono le possibili cause di una mancata convergenza?
1. Carichi sui solai troppo elevati (i valori dei carichi vengono stimati scorrettamente);
2. I parametri meccanici della muratura non sono idonei;
3. L'armatura degli elementi in c.a. è sottostimata anche per un'analisi a peso proprio,
4. Assenza di vincoli di fondazione;
5. Scelta nodo di controllo non idoneo.
Come trovo la causa di una mancata convergenza?
La procedura migliore per individuare i punti di debolezza strutturale che hanno generato il problema descritto, è quello di visionare le deformate di parete con i rispettivi stadi di degrado.
Qualora si verifichi una mancata convergenza, l’utente può ugualmente visionare i risultati prendendo visione della sola deformata (ambiente di controllo).
1.Premiamo il pulsante per visualizzare i risultati
;

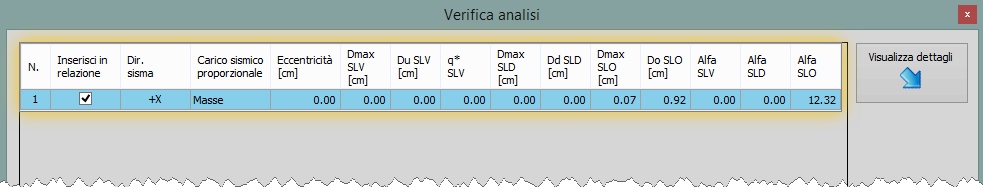

2. La finestra che viene mostrata contiene la riga dell'analisi che non converge con tutti i risultati nulli;
3.
Con il pulsante "Visualizza dettagli" entriamo nella finestra che mostra le deformate delle singole pareti;

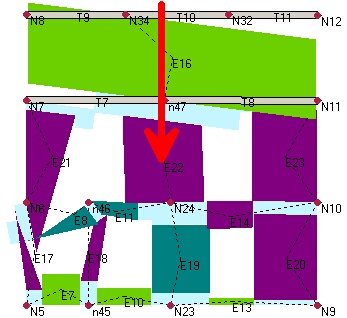

4. Osservando ogni singola parete andiamo alla ricerca di elementi fortemente deformati o rotti già sotto carico verticale.
Quali sono le possibili cause?
1. Carichi sui solai troppo elevati (i valori dei carichi vengono stimati scorrettamente).

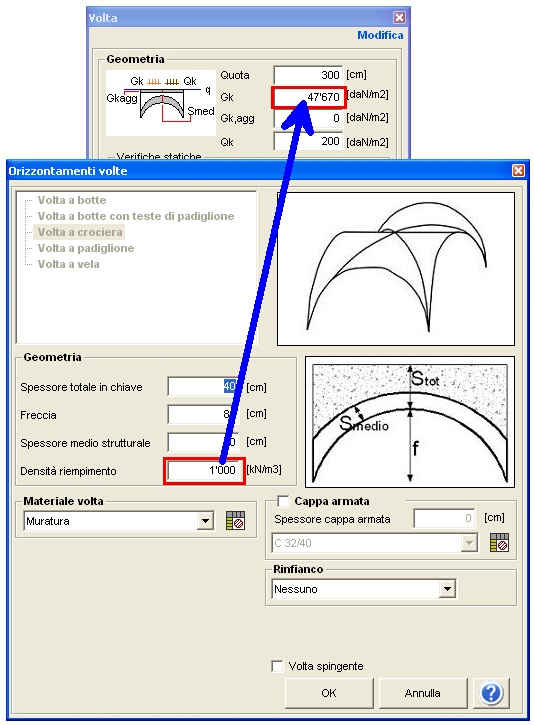

Un esempio può essere la definizione di una volta, inserendo la densità del materiale di riempimento non coerente con l'unità di misura riportata.
Una densità troppo elevata si trasforma in un carico sugli elementi portanti troppo grande per essere sostenuto dagli stessi.
2. I parametri meccanici della muratura non sono idonei.

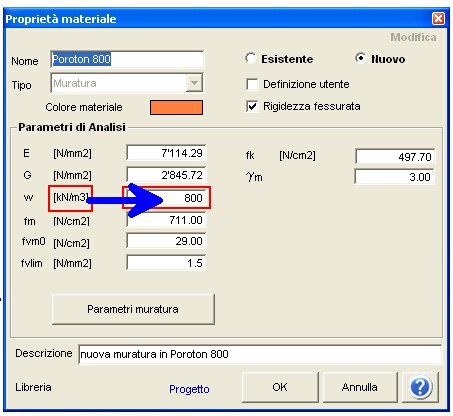

Questo problema può nascere ad esempio inserendo il peso specifico non conforme all'unità di misura richiesta creando un carico eccessivo. |
è |
Il carico eccessivo genera la rottura di numerosi elementi per compressione. |
|
|
|
3. L'armatura degli elementi in c.a. è sottostimata anche per un'analisi a peso proprio.

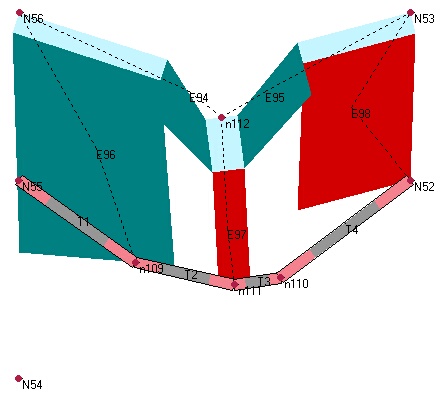

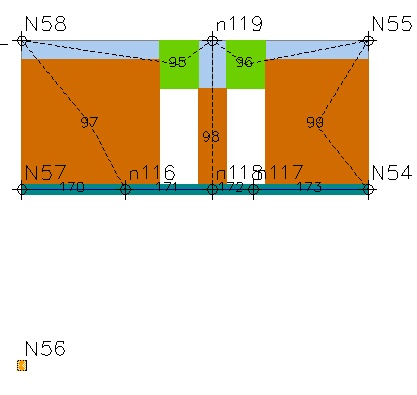

Nella figura seguente si vede una muratura presente solamente al secondo livello di un edificio che è sostenuta da una trave.
Se la trave è debolmente armata non sarà in grado di sostenere il carico a peso proprio del muro anche senza carico sismico.
|
|
