Posso inserire le pareti utilizzando un filo fisso esterno od interno?
No, non è possibile, si deve preparare un file di supporto (dxf) sul quale siano già tracciati gli assi degli elementi.
Perchè i nodi hanno colore differente?
I nodi assumono colori differenti a seconda del tipo di "dipendenze" che le varie pareti assumono tra loro.
Un' imputazione grafica che parte da un dxf "non troppo curato", potrebbe portare alla creazione di errori di imputazione delle pareti immediatamente.
Tali errori sono facilmente individuabili in base al colore che ogni nodo assume.

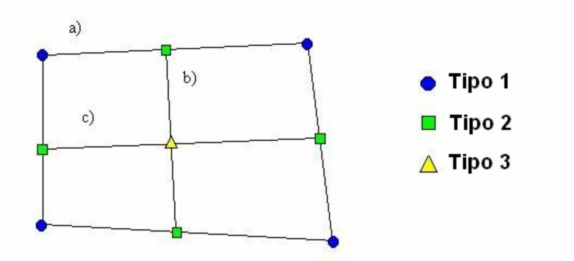

Nodo Tipo1[colore nero]: Sono nodi che sono estremo di parete per una o più pareti.
Nodo Tipo2[colore verde]: Sono nodi che oltre ad essere estremo di una parete, appartengono anche a un punto intermedio di un'altra parete.
Nodo Tipo3[colore giallo]: Sono nodi che sono prodotti dall'intersezione di più pareti senza essere estremo di alcuna parete interessata.
In inserimento pareti appare il messaggio "pareti sovrapposte o allineate", perché?
In 3Muri i segmenti murari contigui, appartenenti alla medesima retta, devono essere modellati mediante una parete unica.
Il solutore accetta pareti contigue se esse vengono inserite con un angolo di deviazione maggiore di 8°.
NB. Si ricorda che la parete definita unica potrà essere suddivisa in più segmenti di pareti nell'ambiente struttura, con la possibilità di attribuire a ciascun segmento le proprie caratteristiche quali materiali e spessori.
